АО ФОРМАС проектирует и производит опалубку, ветрозащитные укрытия и другое вспомогательное оборудование для строительства и реконструкции объектов производственного назначения, инженерной инфраструктуры и топливно-энергетического комплекса, гидротехнических сооружений. Опалубка поставляется на выгодных условиях аренды и покупки во все регионы Российской Федерации.
- Принцип ФОРМАС — опалубка для самых сложных проектов должна быть простой и удобной в эксплуатации. Будь то модификация инвентарной системы под требования сложного проекта или разработка индивидуальной опалубки под задачи заказчика, — наша команда опытных проектировщиков и конструкторов в каждом случае предлагает наиболее технологичное и экономически обоснованное решение.
- Параметрическое 3D-моделирование и визуализация рабочих процессов позволяют нашим заказчикам уже на этапе подготовки договора увидеть, оценить предлагаемые решения и при необходимости скорректировать техническое задание на опалубку. В результате на строительную площадку поступает оборудование, максимально соответствующее требованиям проекта, создается основа для четкого, бесперебойного и качественного выполнения работ.
- Большой опыт комплексной реализации опалубочных проектов для строительства и реконструкции крупных промышленных объектов, в том числе без остановки производства — одно из наших преимуществ перед конкурентами. Мы используем передовые технологии опалубки и эффективный проектный менеджмент. В процессе реализации масштабных проектов нередко вносятся изменения и дополнения в рабочую документацию. В этом случае наши инженеры в короткие сроки скорректируют расчеты и внесут необходимые исправления в проекты устройства опалубки, при необходимости разработают дополнительное оборудование.
Опалубка для высотных сооружений
Решения по опалубке и вспомогательному оборудованию для АЭС, нефтедобывающих платформ и др. высотных сооружений
Опалубка для гидротехнического строительства
Решения для строительства промышленных объектов сложной конфигурации
Опалубка для производственных комплексов
Комплексные решения по опалубке для промышленного строительства
Опалубка для высотных промышленных сооружений
Проектирование и расчет опалубки для строительства из монолитного железобетона промышленных сооружений большой высоты выполняется инженерами-проектировщиками АО ФОРМАС с учетом требований к качеству бетонных поверхностей, климатических особенностей, плановых сроков работ и другой специфики проекта.
Эксплуатационная надежность и безопасность оборудования ФОРМАС является абсолютным приоритетом. При разработке каждой опалубочной системы возможность ошибочных действий персонала на стройплощадке сводится к минимуму. В конструкцию закладываются несколько уровней обеспечения безопасности, включая защиту рабочих площадок специальными ограждениями и экранами, моментальную блокировку автоматизированных систем при случайном срабатывании. Все оборудование ФОРМАС снабжается подробными и наглядными руководствами по эксплуатации.
Инновационные технологии проектирования и производства опалубки для промышленных объектов в сочетании с четким соблюдением требований технических регламентов, отработанной процедурой шефмонтажа и авторского надзора на строительных площадках обеспечивают безаварийность и высокую рентабельность опалубочных систем и другого оборудования ФОРМАС на самых сложных и ответственных объектах промышленного строительства, расположенных в любой точке России.
Для строительства высоких промышленных сооружений, в том числе сферической формы
Самоподъемная и подъемно-переставная опалубка ФОРМАС применяется для безопасного и рентабельного строительства промышленных объектов значительной высоты, таких как забральные балки, плотины, дамбы, реакторные блоки АЭС и др. многоярусные сооружения.
Блок подъемно-переставных или самоподъемных консолей ФОРМАС с регулируемым углом наклона позволяет применять данную опалубку для конструкций с переменным сечение, а также объектов сферической и другой сложной конфигурации, в частности куполов реакторов.
Подмости и опалубка перемещаются на следующий ярус единым блоком — с помощью подъемного крана (подъемно-переставная система) или гидравлического подъемника, который входит в коплект опалубки (самоподъемная опалубка). При этом рабочие платформы могут устанавливаться в несколько ярусов: пока на верхнем уровне идут арматурные работы, уровнем ниже уже монтируется опалубка. Для быстрой и точной юстировки, очистки и смазки опалубки рабочие платформы оборудованы подвижными каретками с простым механизмом ручной регулировки положения щита. Безопасность работ на большой высоте обеспечивают защитные ограждения и экраны.
Самоподъемная опалубка ФОРМАС позволяет возводить сооружения практически неограниченной высоты без подъемного крана. Самоподъемные консоли поднимаются по направляющим подъема с помощью гидроприводов грузоподъемностью 100 кН. Этого достаточно, чтобы одновременно поднимать несколько рабочих платформ с опалубкой, арматурой, бетононасосом и другим строительным оборудованием. Самопроизвольное движение системы моментально блокируется обратным клапаном гидроцилиндра.
Преимущества
- рентабельность благодаря совмещению строительных процессов, сокращению трудозатрат, минимальной или полной независимости от подъемного крана
- адаптивность к форме, наклону, сечению бетонируемых конструкции
- безопасность благодаря защитным экранам и автоматической блокировке подъемного механизма
Для сооружения вертикальных резервуаров, силосов, градирен и других высотных промышленных объектов без подъемного крана
Система скользящей опалубки ФОРМАС позволяет безопасно строить промышленные сооружения башенного типа практически неограниченной высоты, прямоугольных и круглых в плане, с постоянным или переменным сечением. Принципиальным преимуществом перед аналогами является точное, бесступенчатое изменение толщины и конфигурации бетонируемых конструкций.
Скользящая опалубка ФОРМАС состоит из П-образных рам, цельнометаллических щитов, гидравлических домкратов и подмостей. Жесткость щитов обеспечивается горизонтальными ригелями, которые соединяются со стальными ребрами щитов при помощи клиновых замков.
Сплошная перфорация вертикальных ребер жесткости позволяет с большой точностью конфигурировать систему, изменяя угол наклона консолей. Возможность бесступенчато изменять толщину бетонируемой конструкции в процессе бетонирования решена применением адаптеров в узлах соединения ригелей щитов с вертикальными стойками П-образных рам.
Преимущества
- бесступенчатая настройка толщины бетонируемой стены
- точная адаптация под профиль сооружения
- минимальные трудозатраты всепогодность, четко заданная цикличностьстроительства, не требуется подъемная техника
_1920px.jpg)
Опалубка для гидротехнических сооружений и сложных конструкций
При строительстве и реконструкции гидротехнических сооружений, а также при возведении сложных конструкций для других отраслей промышленного строительства применяется инвентарная и индивидуальная опалубка ФОРМАС. Гидростроительство отличается большими объемами опалубочных работ, поэтому оптимальный выбор опалубочных технологий позволяет существенно снизить трудоемкость, стоимость и сроки возведения таких объектов.
Выбор опалубки определяется ППР, технико-экономическими расчетами, типом и размером бетонируемых конструкций. Учитываются конкретные особенности и условия данного строительства. Для оценки собираемости опалубочной системы и проверки на отсутствие ошибок в расчетах выполняется параметрическое 3D-моделирование в Autodesk Inventor.
Для возведения уникальных конструкций
Для строительства уникальных по конфигурации промышленных и гидротехнических сооружений инженерами-проектировщиками и конструкторами компании разрабатываются специальные комплекты опалукби на базе инвентарной балочно-ригельной системы ФОРМАС с доборными элементами и индивидуальными формообразователями. При возведении плотин, забральных балок и других высоких объектов щитовая балочно-ригельная опалубка применяется в составе консольной, подъемно-переставной или самоподъемной опалубки ФОРМАС.
В производственной линейке компании представлено два типа балочно-ригельной опалубки:
- опалубка I класса точности — с балками и ригелями из прочного алюминиевого сплава
- опалубка II класса точности — с деревянными балками и перфорированными стальными ригелями
Обе системы отличаются технически совершенной конструкцией. Каждое действие на стройплощадке продумано, вероятность ошибок сведена к минимуму. Это позволяет даже на сложных объектах и при небольшом опыте исполнителей выполнять опалубочные работы качественно и в хорошем рабочем темпе.
Балочно-ригельные системы ФОРМАС пригодны для монолитных конструкций практически любой конфигурации и габаритов. Высота щитов может достигать 10 и более метров. При проектировании есть возможность совместить рабочие (холодные) и температурно-деформационные швы и обеспечить непрерывное бетонирование. Это повышает монолитность конструкций, а также способствует сокращению сроков и трудоемкости бетонных работ. Для достижения водонепроницаемости стандартные тяжи заменяются на аквастопы (ватерстопы). Все эти специфические моменты отрабатываются в проектах устройства опалубки.
Преимущества:
- универсальность: для прямых и радиусных конструкций
- гибкость проектирования формы конструкций и расчета нагрузок
- скорость и качество монтажа
Для высоких перекрытий и рамп
Монолитные железобетонные перекрытия в промышленном строительстве применяются, как правило, при значительных нагрузках, связанных, например, с установкой и работой производственного оборудования, мостовых кранов, а также если перекрытие имеет сложную форму.
Опалубка перекрытий ФОРМАС на стальных оцинкованных рамах применяется для бетонирования перекрытий различных типов и уровней сложности. В частности, данная система использовалась для возведения перекрытий высотой более 30 метров, для непрерывного бетонирования наклонной рампы камеры коксования, а также при организации высотных монтажных площадок под многотонное промоборудование и для решения ряда других нестандартных задач в промышленном строительстве.
Детали конструкции опалубки перекрытий на рамах ФОРМАС спроектированы для надежной, продолжительной эксплуатации. Рамы и связи изготавливаются из бесшовных горячеоцинкованных стальных труб. Домкраты из оцинкованной стали имеют накатную самоочищающуюся резьбу и комплектуются ударостойкими коваными стальными гайками.
Один и тот же комплект опалубки легко адаптируется под разные нагрузки, высоту и форму перекрытий. При бетонировании протяженных перекрытий различных типов (прямых, сводчатых) опалубка может перемещаться укрупнёнными монтажными единицами. Для доступа на рабочие горизонты рамная опалубка комплектуется лестницами
Преимущества:
- универсальность: для строительства прямых безбалочных, ребристых, арочных и наклонных перекрытий и в качестве временной поддерживающей системы для бетононасосов и монтажа производственного оборудования
- гибкость проектирования формы и толщины перекрытия
Опалубка для производственных комплексов
АО ФОРМАС предлагает эффективные решения по устройству опалубки для строительства и реконструкции сложных промышленных объектов и производственных комплексов. Инженеры компании имеют опыт проектирования устройства опалубки с учетом насыщенности возводимых конструкций закладными элементами, выполнения бетонных работ без остановки производственного процесса или параллельно с монтажом сложного технологического оборудования и другой специфики промышленного строительства.
Ситстемный подход к комплектации сложных объектов опалубкой имеет существенные экономические преимущества для инвесторов. Производственная и складская программы АО ФОРМАС содержат разнообразные, во многих случаях взаимозаменяемые инвентарные опалубочные системы для возведения основных типов монолитных конструкций: фундаментов, стен, перекрытий, рамп, колонн и опор, галерей, технологических тоннелей, несущих конструкций под мостовые краны и другое технологическое оборудование. Индивидуальная опалубка, как правило, также проектируется на типовой элементной базе инвентарных систем.
Для бесперебойного поступления опалубки на каждый участок строительства при максимальной оборачиваемости и рентабельности опалубочного оборудования проекты устройства опалубки для отдельных зданий, сооружений и конструкций промышленных комплексов разрабатываются целенаправленно с учетом общих организационно-технологических схем и последовательности производства работ на объекте в целом.
Для фундаментов, стен, колонн, лифтовых и коммуникационных шахт, ядер жесткости
Модульная щитовая опалубка ФОРМАС применяется для возведения вертикальных конструкций: фундаментов, стен, колонн, ядер жесткости, коммуникационных и лифтовых шахт прямоугольного сечения.
Конструкция модульной щитовой опалубочной системы ФОРМАС проста, технологична в применении. Соединение щитов всех типов выполняется единым универсальным выпрямляющим замком. Щиты из оцинкованного стального профиля c упрочненными литыми угловыми элементами, с пазом под монтировку рассчитаны на продолжительные эксплуатационные нагрузки без потери геометрической точности. Отверстия под тяжи с литой крестообразной втулкой позволяют использовать линейные щиты опалубки ФОРМАС для бетонирования прямых и угловых стен, а также колонн прямоугольного сечения.
Для ускоренного возведения коммуникационных и лифтовых шахт система комплектуется угловыми распалубочными элементами с рычажным механизмом, оснащенным винтовым приводом. Поворотом рычагов внутренний блок опалубки отрывается от забетонированной поверхности, после чего секция в сборе переставляется краном на следующий участок бетонирования.
Специальный адаптер позволяет совмещать в одном проекте два типа щитовой опалубки ФОРМАС: модульную и сборно-разборную балочно-ригельную.
Преимущества
- простая, технологичная сборка
- для вертикальных конструкций всех типов
- ускоренное возведение шахт (ядер жесткости)
- совместимость через адаптер с балочно-ригельной опалубкой
Для вертикальных и горизонтальных конструкций различной конфигурации
Конструкторами АО ФОРМАС разработана одни из самых экономичных и универсальных опалубочных систем. Сборно-разборная опалубка со стальными перфорированными ригелями и двутавровыми деревянными балками способна решить большинство стандартных и нетиповых задач в промышленном и других видах строительства. Применяется для возведения стен, колонн, сложных монолитных конструкций, в том числе сложной конфигурации и насыщенных закладными деталями.
Универсальный ригель представляет собой спаренные стальные перфорированные швеллеры, соединенные болтами. Двухрядная перфорация с шагом в 60 мм обеспечивает свободный выбор точек присоединения оснастки. Универсальный выпрямляющий замок плотно соединяет линейные, угловые и доборные элементы опалубочной системы. Универсальный угол — служит для формирования как внутренних, так и внешних углов.
На базе системных элементов универсальной сборно-разборной опалубки ФОРМАС изготавливается односторонняя контрфорсная и консольная опалубочные системы с высокой несущей способностью, индивидуальная опалубка, а также тентовые укрытия другие специальные вспомогательные сооружения и устройства.
Преимущества
- универсальность: одна система элементов — для конструкций различных форм, размеров и назначения
- технологичность: универсальный замок и сплошная перфорация для быстрого соединения всех элементов и удобной корректировки «по месту»
- экономичность владения благодаря использованию деревянных опалубочных балок и адаптивности под разные способы применения
Для стен, вертикальных конструкций большой высоты, протяженности и сложной конфигурации
Алюминиевая балочно-ригельная опалубка ФОРМАС обладает высокой адаптивностью и универсальностью, используется для конструкций различных габаритов и форм: щиты могут достигать 10 м в высоту. Это делает данную систему особенно эффективной при возведении крупных промышленных комплексов.
Опалубка производится по I классу точности и обеспечивает высокое качество забетонированных поверхностей. По сравнению со стальной модульной опалубкой имеет меньший вес. Основные элементы – балки и ригели - изготавливаются из высокопрочного алюминиевого сплава, оснастка — из оцинкованной стали.
Система быстрого крепежа «Т-образный паз — Т-образный болт» позволяет быстро и точно собирать опалубку даже для конструкций сложных очертаний. Еще одно важное преимущество данной системы – возможность совмещения рабочих и деформационных швов бетонирования.
Преимущества
- адаптивность к сложным формам
- точная геометрия и высокое качество забетонированной поверхностей
- ускоренная сборка и перефанеровка
Для перекрытий производственных, складских, административных зданий
Как показывает практический опыт промышленного строительства, для возведения ребристых и безбалочных перекрытий производственных цехов, складов, административно-бытовых комплексов (АБК) экономически оправданным решением является аренда опалубки перекрытий ФОРМАС на стальных оцинкованных рамах.
Опалубка обладает высокой надежностью и устанавливается сразу на всю площадь перекрытия производственного здания, что существенно сокращает сроки строительства. Есть опыт монтажа данной опалубочной системы сразу на всю площадь протяженного перекрытия с перепадом высот, с чередованием одно- и двусветных пространств. Для удобного доступа на высоту перекрытия опалубка комплектуется лестницами.
Высокая рентабельность рамной опалубки перекрытий ФОРМАС определяется ее адаптивностью и многофункциональностью. Система эффективна для строительства перекрытий разных типов. Она также применяется в качестве поддерживающей системы при реконструкции перекрытий, монтаже оборудования, в качестве лесов для доступа и работы на высоте.
Преимущества
- многофункциональность: опалубка, поддерживающая система и система доступа на рабочий горизонт
- универсальность: подойдет для строительства практически любых перекрытий
- рентабельность: выгодные условия аренды и технического спровождения
Для ускоренного строительства повторяющихся перекрытий большой площади
Административно-производственные здания, транспортно-логистические комплексы и другие здания с открытыми фасадами и повторяющимися перекрытиями из монолитного железобетона возводятся быстрее и со значительно меньшими трудозатратами при использовании опалубки из болшепролетных модульных столов ФОРМАС.
Необходимый комплект большепролетных опалубочных модулей (столов) собирается в начале строительства и эксплуатируется до завершения монолитных работ. Конфигурация опалубочного стола адаптируется под проектные параметры перекрытия. Выдвижные опоры в сочетании с домкратами позволяют бетонировать перекрытия в широком диапазоне высот. После набора бетоном распалубочной прочности опалубочный стол выкатывается с помощью опорной тумбы с роликами и перемещается краном на следующую захватку.
Преимущества
- очень высокая скрость возведения перекрытий
- минимальные трудозатраты
Для вертикальных криволинейных конструкций
Модульная щитовая радиусная опалубка ФОРМАС предназначена для строительства вертикальных и вертикально-наклонных стен криволинейной геометрии. Система удобна для бетонирования конструкций с переменным радиусом кривизны. Стальной регулируемый шпиндель позволяет бесступенчато выполнять регулировку. Для перехода с радиусных на прямые щиты применяется универсальный замок.
Преимущества
- бесступенчатая регулировка радиуса кривизны
- простой переход с криволинейных на прямолинейные щиты
- высокое качество забетонированных поверхностей
Основные принципы
Снижение издержек заказчика на опалубку
- комплексный подход к проектированию опалубки для повышения оборачиваемости
- использование унифицированной оснастки и универсальных опалубочных систем для строительства конструкций разных типов, габаритов и конфигурации
- проектирование опалубки для уникальных конструкций преимущественно на базе элементов инвентарной опалубки
Оптимизация сроков работ
- для максимальной эффектиности по стоимости и срокам работ - детальная проработка концепции устройства опалубки до заключения договора с заказчиком
- пунктуальное соблюдение условий и сроков поставки оборудования
- технологичные конструкции опалубки, обеспечивающие быструю безошибочную сборку и высокое качество забетонированных поверхностей
Надежность и безопасность
- опалубка ФОРМАС для строительства промышленных сооружений и комплексов соответствует СП, ГОСТам, СНиПам и другим действующим в России нормативам
- механизированные системы опалубки снабжены автоматической блокировкой
В договор поставки включены: рабочие проекты на устройство опалубки и дополнительного оборудования, комплект исполнительной проектно-конструкторской документации для устройства опалубки на строительном объекте (чертежи, спецификации, паспорта и инструкции по эксплуатации опалубки); услуги шефмонтажа, авторского и технического надзора на объекте, пусконаладка механизированного оборудования.
Примеры практических решений для промышленного строительства

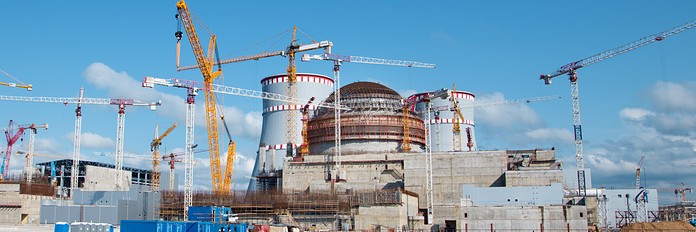

Опалубка для защитных оболочек реактора аэс
Вторая очередь Ленинградской атомной электростанции (ЛАЭС-2) строится по заказу концерна «Росэнергоатом». Пассивная защита здания реакторного блока включает двойную систему оболочек (ВЗО, НЗО) из монолитного преднапряженного железобетона специальных марок.
- ВЗО - высота купола 66,6 м, диаметр 44
- НЗО – высота купола 68,5 м, диаметр 50 м
Особые требования: допустимая погрешность +10 мм на 1,1 м толщины монолитной конструкции оболочки.
Решения:
Разработана и применена специальная технология бетонирования купола НЗО и ВЗО на базе инвентарной консольной подъемно-переставной опалубки ФОРМАС. Благодаря переменному углу опирания консолей обеспечивалась точность передачи сферической геометрии купольной части. Использован специализированный крепеж консолей для сохранения герметичности 6-миллимитровой стальной гермооболочки («тюбетейки»). В проекте устройства щитов балочно-ригельной опалубки предусмотрены места проходки технологических трубопроводов в толще железобетонна. Для бетонирования перекрытий обстройки купола применялась опалубка ФОРМАС на стальных рамах. Шарнирные подмости с рабочими площадками обеспечили безопасность опалубочных и арматурных работ на сферическом куполе реактора.
Для обеспечения надежности, точности и рационального расхода специального бетона все решения предварительно тестировались на 3D-моделях.
Преимущества для заказчика:
- решена задача по экономичному возведению наиболее технологически сложной купольной части защитных оболочек реактора
- обеспечена безопасная работа на высотной сферической конструкции
Установка замедленного коксования нпз
В рамках модернизации предприятия «ЛУКОЙЛ-Волгограднефтепереработка» построена современная установка замедленного коксования (УЗК). Ввод в строй нового нефтеперерабатывающего комплекса позволил предприятию группы «ЛУКОЙЛ» увеличить глубину переработки нефти, повысить объемы производства нефтяного кокса и выход светлых нефтепродуктов.
В процессе реализации этого проекта необходимо было спроектировать и изготовить опалубку для непрерывного бетонирования рампы (наклонной стенки) камеры коксования, выполнить расчет опалубки колонн и балочных перекрытий «этажерки» УЗК. Уже в ходе строительства у заказчика возникла необходимость в разработке временной поддерживающей системы для монтажа крупнотоннажного оборудования на значительной высоте.
Решения:
Для возведения монолитных конструкций камеры коксования проектировщики ФОРМАС разработали простые, технологичные и в то же время экономичные решения с использование двух инвентарных опалубочных систем: опалубки перекрытий на рамах и сборно-разборной балочно-ригельной стеновой опалубки из алюминиевого сплава.
Для монтажа многотонного металлического затвора камеры коксования на высоте около 20 м инженеры компании разработали СВСиУ на базе комплекта стальных рам ФОРМАС, которые ранее применялись для строительства перекрытий железобетонной «этажерки» УЗК.
Преимущества для заказчика:
- максимально экономичное решение технологически сложных задач
- рентабельность арендованного комплекта опалубки перекрытий
- высокий профессиональный уровень инженерных решений и постоянное техническое сопровождение на стройплощадке
Загорская гидроаккумулирующая станция
Вторая очередь Загорской гидроаккумулирующей электростанции (Загорская ГАЭС-2) расположена в Московской области. Основные конструкции гидротехнического комплекса выполнены из монолитного бетона. Параллельно со строительством проводился монтаж сложного технологического оборудования.
Решения:
Для всех типов вертикальных конструкций ГАЭС были разработаны проекты устройства опалубки на базе инвентарной балочно-ригельной системы ФОРМАС из высокопрочного алюминиевого сплава с доборными элементами индивидуальной конструкции.
Так, для формирования сквозных арочных проемов в прямоугольных колоннах (проходная галерея машинного зала) был изготовлен комплект проёмообразователей проектной конфигурации из ламинированной фанеры. Для строительства забральной балки конструкторы ФОРМАС разработали стальной силовой каркас, который надежно удерживал балочно-ригельную опалубку в проектном положении в процессе непрерывной укладки и твердения большого объема бетона.
Для расположенных на значительной высоте консолей и перекрытий специалисты ФОРМАС использовали опалубку перекрытий на стальных рамах и стальную консольную опалубку в тандеме с щитовой балочно-ригельной опалубкой из высокопрочного алюминиевого сплава.
Преимущества для заказчика:
- рентабельное использование опалубки: для возведения конструкций сложных форм применялась инвентарная опалубка с минимальной номенклатурой нетиповых элементов индивидуального проектирования
- оперативное решение инженерных задач, возникающих по ходу строительства
- проекты устройства опалубки разработаны с учетом монтажа технологического оборудования ГАЭС
